VDH 275/6 MANOMETER PRESSUREGAUGE

salesteam@ziggo.nl
VDH 275/6 MANOMETER PRESSUREGAUGE
0224-850552
06-52634163

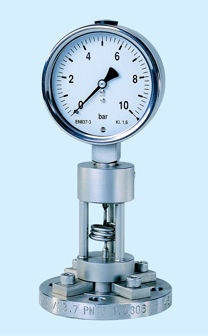

De rvs membraan manometer, type 275/6, is ontwikkeld voor het meten van vloeistoffen die bijvoorbeeld relatief visceus, troebel, kristalliserend of corrosief zijn en een hoge medium temperatuur hebben. Praktijkvoorbeelden zijn raffinaderijen, chemische industrie (thermische olie), en in applicaties met agressieve vloeistoffen.

Standaard is de manometer 275/6 geschikt voor constante medium temperaturen van max. 200°C. De manometer heeft een open hydraulische koelspiraal, opdat maximale warmteafgifte wordt verkregen. Dit heeft als voordeel dat de invloed van de mediumtemperatuur op de totale meet-nauwkeurigheid tot een minimum is beperkt.

De manometer kan, ondanks de hoge medium temperatuur, vloeistof gevuld worden, waardoor hij uiterst geschikt is voor applicaties met constante drukfluctuaties, zoals pomp-, hydraulische-, scheeps- en alle ander soortgelijke installaties.

Standaard wordt de rvs manometer 275/6 voor-zien van een rvs 316 flenzen en een rvs 316 scheidingsmembraan. Indien de vloeistof te agressief is voor rvs 316, dan kan de flens en scheidingsmembraan, die in contact komen met de vloeistof, worden voorzien van teflon coating.

Standaard wordt de rvs manometer 275/6 geleverd met een flens aansluiting, NW 25.
Op verzoek kunnen andere flens uitvoeringen worden geleverd, afgestemd op uw specificaties.

Technische gegevens
Type:
275/6

Kastdiameter:
100 - 160 mm

Behuizing:
rvs 304

Afmetingen:
volgens EN 837

Afdichting:
bajonet sluiting rvs 304, rubber-ring op brede afdichtrand

Ruit:
onbreekbaar macronlon

Meetelement:
scheidingsmembraan rvs 316

Onderflens:
rvs 316

Aansluiting:
flens rvs 316, NW 25 DIN 2527 (4 boutgaten M12)

Wijzerplaat:
wit aluminium, drukschaal in zwart volgens EN 837

Wijzer:
zwart aluminium

Overbreng-mechanisme:
rvs 304

Nauwkeurigheid:
klasse 1,6

Omgevingstemp.:
-20 tot 60°C

Mediumtemp.:
maximaal 0 tot 200°C

Meetbereiken:
vacuum: -1 tot 0 bar
compound: -1 tot 0,6/1,5 bar
pressure: 0 tot 0,6/1,0/1,6/2,5/4/6/10/16/25 bar

Optioneel:
Vloeistofvulling:
glycerine (alleen mogelijk zonder contacten), isolerende olie voor contact-uitvoeringen

Contacten:
zie blad “elektrische contact-inrichtingen”

Tag nummer:
op wijzerblad, op rvs plaat

Wijzer:
wijzer met nulinstelling, sleep-wijzer met nulinstelling

Ruit:
gelaagd veiligheidsglas met opschrift “safety glass”

Aansluiting:
op aanvraag andere flens uitvoeringen

Procesaansluiting:
op aanvraag teflon coating

Meetbereik:
andere dimensies dan “bar”

Logo:
op wijzerplaat

275/6 membraan manometer
275/6  ø100 mm   Op aanvraag
275/6  ø160 mm   Op aanvraag
